根据高电压(6kV-500kV)作业环境下温度测量的特点,我公司推出无线温度在线监测系统,本系统特点是:温度传感器采用短程无线通讯将温度传输到无线集中器(也称汇聚终端),无线集中器再通过以太网、光纤或GPRS通信等方式将温度数据传输到监控中心,从而实现温度的集中监控。
本系统产品可以应用到常规变电站、综自站、箱式变及站外远距离线路电缆接头等各种场合,500kV及以下等各种电压等级。

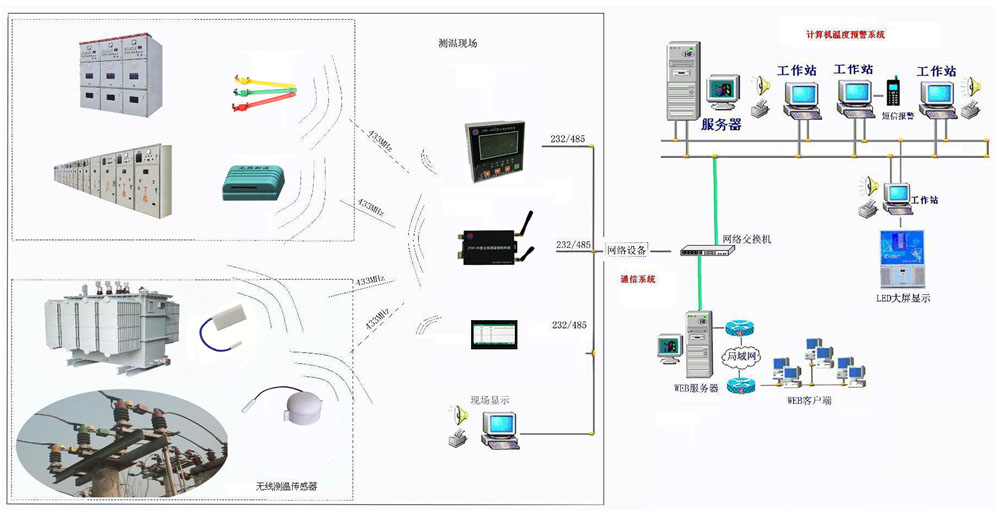

SR-WTM100无线测温传感器由高能电池或取能技术供电,减少高低压之间的电气联系,采用全数字方式工作,温度传感器附着在发热点上(高压母线或高压开关),并由一段数据线和无线数据变换器相连接(温度传感器和数据变换器一起称为无线测温传感器),该终端附着在高压母线或高压开关上并长期工作在高压环境中。无线测温终端把温度信号通过无线的方式直接或经过无线中继站传送给无线汇聚终端,无线汇聚终端可以接收多个测温终端发送来的数据,对于是否使用无线中继站是由测量环境以及各测温终端所处的物理位置所决定的。当测温终端与无线汇聚终端处于有效的通讯距离内,无须增加无线中继站。
系统采用短程无线网络的方式,多个测温终端分布在无线汇聚终端的周围,在有效的通讯范围内可以随意添加、删除、移动测温终端。无线汇集终端则安装在控制中心,控制中心计算机软件实时监控每个点温度的变化,实现足不出户掌握整个高压系统的发热状况,进而做出正确的决策。
系统软件
系统软件支持B/S、C/S以及两者混合模式。数据库采用SQL Server 2008。支持一次接线图、曲线、报表,另外支持语音、文字、闪烁告警。采用TTS技术实现语音告警。支持温度越限发短信功能。
系统软件集成可以分为几种模式:
1、融入调度自动化系统
通过调度自动化系统,采用CDT规约接入调度自动化。使调度自动化不仅实现了对电气量的监测,同时实现了运行设备的温度的监测,并由调度自动化系统通过网络物理隔离器把包含温度数据的遥测、遥信数据通过B/S模式发布到网上。
2、组成专用测温系统
通过专用的测温软件,实现温度的在线监测。

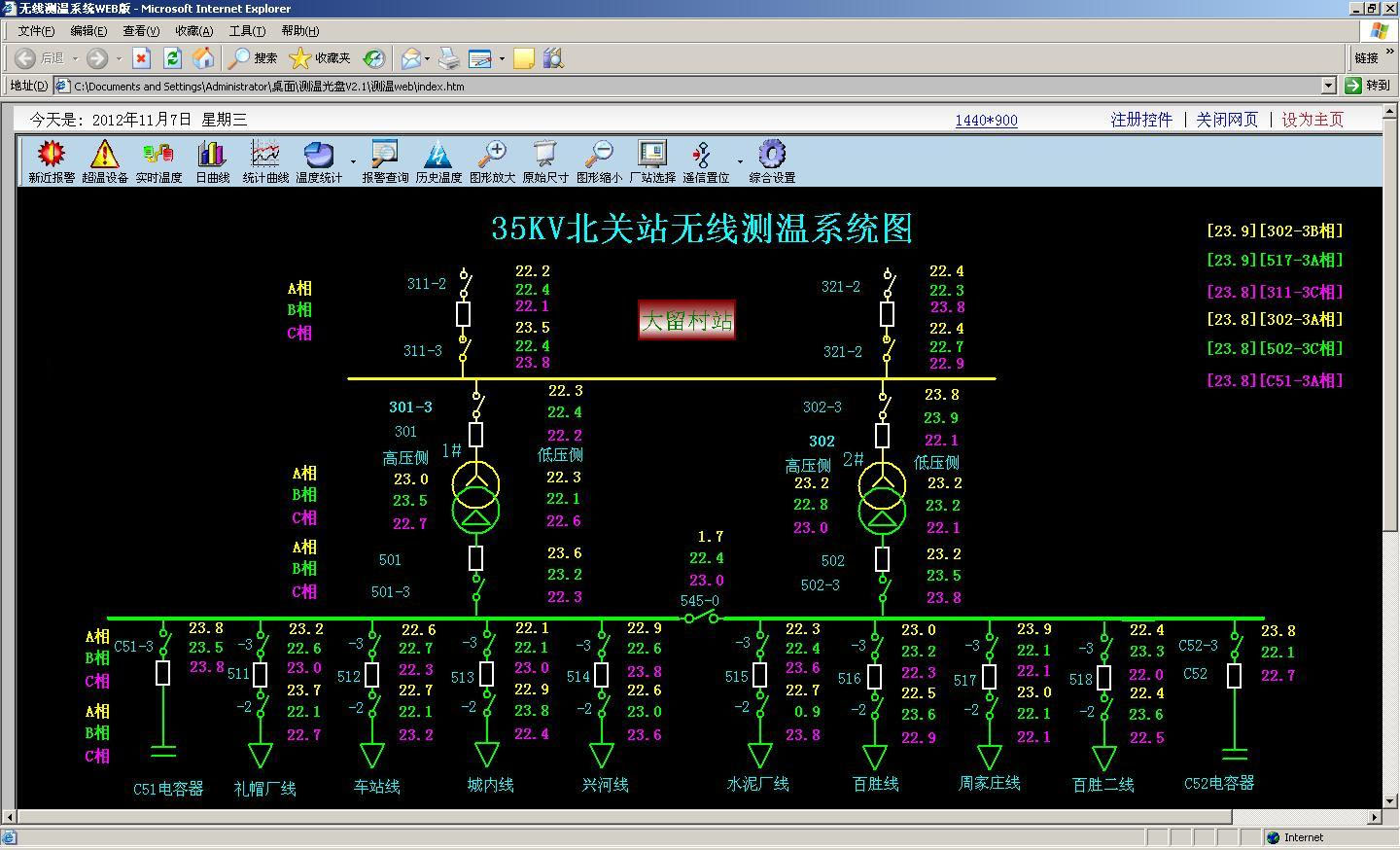

IE实时监控界面:在该页可以实时监控各点温度变化,并实时观看温度变化曲线。
IE版测温监控软件

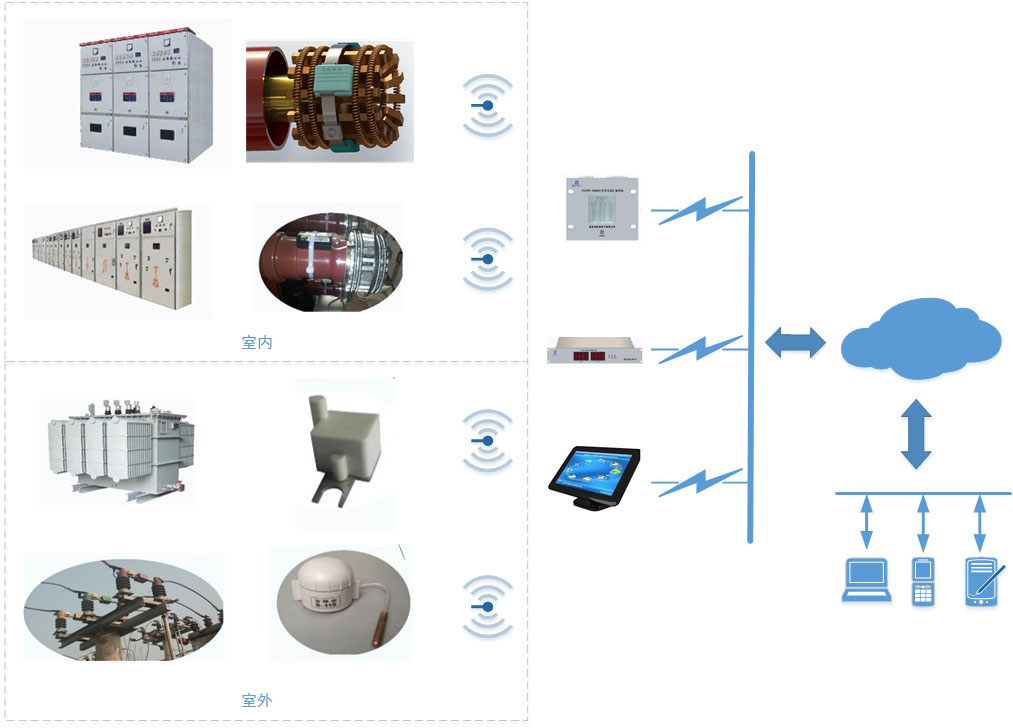

云平台系统结构图
