中性点的运行方式不同，其技术特性和工作条件也不同，因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样。
SR-ZJB型变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV电力变压器中性点，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。此产品可以广泛应用于电力、冶金、化工、煤炭行业。

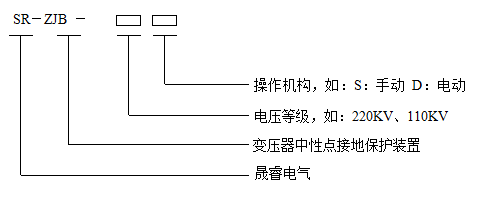

二、型号含义
三、技术数据
SR-ZJB型变压器中性点接地保护装置如果单相接地隔离开关采用GW13系列的技术数据如下表：
|
产品 |
变压器额定电压kV |
变压器中性点 |
隔离开关 |
氧化锌避雷器 |
放电间隙 |
电流互感器 |
||||||
|
雷电全波和截波耐受电压 |
1min工频 |
额定电流A |
操动机构 |
额定电压 |
持续运行电压 |
直流1mA参考电压kV不小于 |
8/20µs雷电冲击电流残压 |
工频放电电压 |
型式 |
变比 |
||
|
SR-ZJB-220 |
220 |
400 |
200 |
630 |
CS14G（手动）CJ6（电动） |
144 |
116 |
205 |
320 |
166 |
环氧树脂浇注全封闭支柱式10kV |
100/5 200/5 300/5 400/5 500/5 600/5 |
|
SR-ZJB-110 |
110 |
250 |
95 |
630 |
72 |
58 |
103 |
186 |
83 |
|||
SR-ZJB型变压器中性点接地保护装置如果单相接地隔离开关采用GW8系列的技术数据如下表：
|
产品 |
变压器额定电压kV |
变压器中性点耐受电压 |
隔离开关 |
氧化锌避雷器 |
放电间隙 |
电流互感器 |
||||||
|
雷电全波和截波耐受电压kV(峰值) |
1min工频kV(有效值) |
额定电流
A |
操动机构 |
额定电压kV(有效值) |
持续运行电压 |
直流mA参考电压kV不小于 |
8/20µs雷电冲击电流残压 |
工频放电电压 kV±10%(有效值) |
型式 |
变比 |
||
|
SR-ZJB-220 |
220 |
400 |
200 |
400 |
CS8-5（手动）或CJ6（电动） |
144 |
116 |
205 |
320 |
166 |
环氧树脂浇注全封闭支柱式10kV |
100/5 200/5 300/5 400/5 500/5 600/5 |
|
SR-ZJB-110 |
110 |
250 |
95 |
400 |
72 |
58 |
103 |
186 |
83 |
|||
