无线式温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上,与接收设备之间无电气连接,该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。
无线式温度监测系统具有高可靠性和安全性,且价格相对低廉,可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口,可联网运行。通过上位机软件,可记录高压设备实时运行温度的数据。
无线测温系统结构图
无线温度传感器
无线温度传感器用于测量高压带电物体表面或接点处的温度,如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。
无线温度传感器参数:
1、温度测量范围:-45~+200℃
2、测量精度:±1℃(0~75℃),±2℃(-20~150℃)
3、无线传输距离:≤10米(2.4GHz)/≤200米(433MHz)
4、取电方式:理电池式、感应取电式
5、安装方式:捆绑式、螺栓式
无线测温主机:
无线测温主机
主要功能:
1、接收数据:接收无线温度传感器上传的温度和传感器工作电压
2、显示数据:彩色显示接收到的数据,显示效果更直观,背光开关可控,适用多种应用场合
3、报警输出:当有报警事件发生时,继电器干接点信号输出并发出蜂鸣报警声音提示
4、极限温度记录:按月记录每个测温点的最高温和最低温,同时记录相应的供电电压与发生时间,当跨年度使用时,自动覆盖上一年的该月数据
5、温度报警记录:可保存100条记录,当超过100条记录时,自动覆盖最早的记录
6、温度失衡记录:当同一组测温位置三相温度不相等时,按月记录当前该组每一相的温度及发生时间,并计算出失衡度,当跨年度使用时,自动覆盖上一年的该月数据
技术指标:
1、管理无线传感器数量:≤24只
2、通讯接口:RS485通讯接口,通讯距离≤1200m(不加中继)
3、主机组网数量:≤128只
4、通讯规约:Modbus规约《无线测温系统通讯协议》
5、波特率:1200、2400、4800、9600、19200 bps 可选
6、继电器干接点参数:AC220V/5A(1组无源常开/常闭触点)
7、工作电压:AC85~265V/DC110~370V
8、整机功耗:≤5VA
9、工作温度:-10℃~+70℃
10、工作湿度:≤90%RH,不结露,无腐蚀
11、海拔:≤2500米
12、绝缘电阻:≥100MΩ(温度在10~30℃,相对湿度小于80%)

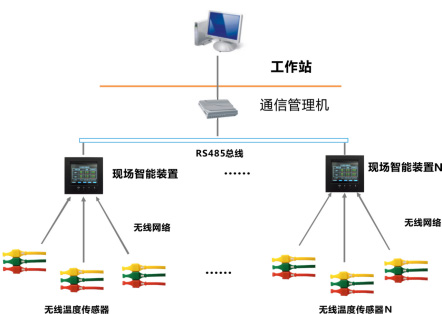

无线测温系统典型组网方式
备注:此图为典型的组网方式,实际应用中根据项目情况可能有所改变。
