SR-HW500E触屏红外成像分析仪

SR-HW500E触屏红外成像分析仪

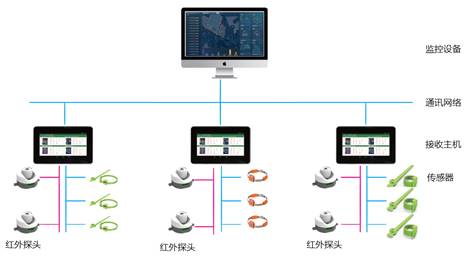

      无线温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上,与接收设备之间无电气连接,因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。

       无线温度监测系统具有高可靠性和安全性,可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口,可联网运行。通过上位机软件,可记录高压设备实时运行温度的数据。

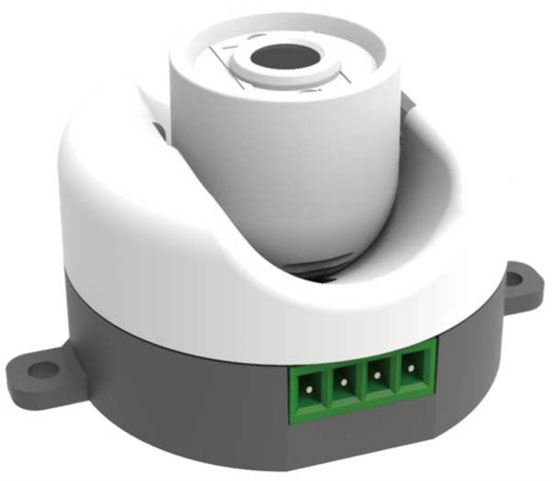

红外测温传感器

主要功能:

        1、温度检测功能:实时检测被测部位的当前温度

        2、供电电压自检功能:实时检测传感器自身的供电电压值

        3、红外温度传感器技术参数:

        4、温度测量范围:-40℃~+300℃

        5、测量分辨率:0.1℃

        6、测量精度:±2℃(中心区域,0~100℃)

        7、分辨率:32*24像素

        8、视场角:55°x35°、110°x75° 0.5m

        9、功耗:23mA(3.3V)

        10、数据接口:RS485接口

        11、工作环境:-10°C-70°C

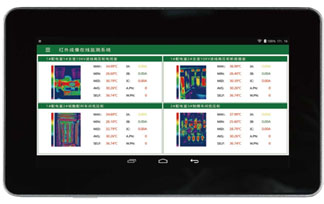

触屏红外成像分析仪

       触屏红外成像分析仪是一款可同时处理红外传感器、温度传感器的工作状态监测、现场温度显示、热成像显示,报警提示和报警输出,事件记录及数据记录于一体的现场红外温度监测仪,并可修改现场红外探头的地址等参数。

主要功能:

       1、接收数据:接收红外传感器的数据、温度传感器的数据

       2、显示数据:彩色显示接收到的数据,显示效果更直观,背光开关可控,适用多种应用场合

       3、报警输出:当有报警事件发生时,继电器干接点信号输出并发出蜂鸣报警声音提示

       4、温度报警记录:记录曾发生过报警的测温位置的温度

       5、温度预警记录:记录曾发生预警的测温位置的温度

       6、历史曲线:可查询每个测温点历史曲线

       7、历史数据:可查询最近一个月每个温度点的历史数据,方便导出到EXCEL表格

       8、月最高温度记录:记录没个测温点每月的最高温度记录,并生成最高记录柱状图



技术参数:

        1、管理红外数量:≤6只

        2、通讯方式:RS485、以太网、光纤,RS485通讯距离≤1200m(不加中继)

        3、主机组网数量:≤128台

        4、通讯规约:Modbus规约

        5、波特率:1200、2400、4800、9600 bps 可选

        6、温度报警值:上限值:+90℃,下限值:-20℃

        7、温度告警值:上限值:+60℃,下限值:-10℃

        8、上网功能:4G功能(选配) WIFI(选配)以太网口(标配)

        9、数据接口:2个USB接口、1个安卓数据线接口

        10、继电器输出:2两路继电器输出(为外接输出功能盒、装置本身端口不带输出功能)选配

        11、继电器干接点参数:AC220V/5A(无源常开)

        12、工作电压:DC9-30V

        13、整机功耗:≤5VA

        14、工作温度:-10℃~+70℃

        15、工作湿度:≤90%RH,不结露,无腐蚀

        16、绝缘电阻:≥100MΩ(温度在10~30℃,相对湿度小于80%)
